■技術規范：
■ 電源需求：單一+5V（3A）供電

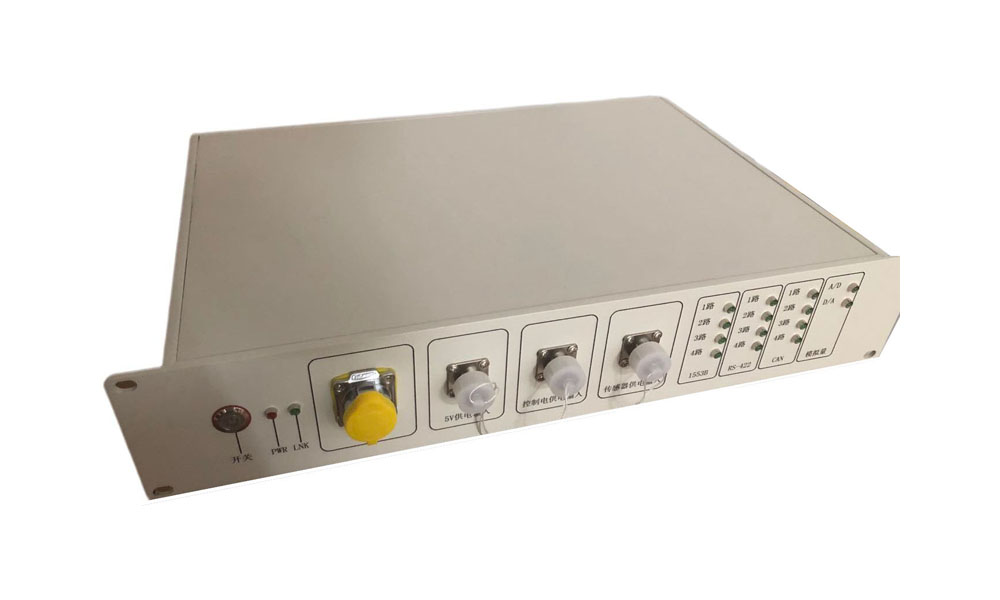

■ 物理尺寸：標準2U機箱
■ 連接器 ：航插
■功能特點：
產品功能，通過1路百兆以太網，完成對多種協議設備的測試，并且可以同時測試，協議包括：
（1） 航空總線1553B，4路
（2） 串口RS422，8路
（3） 現場總線CAN，4路
（4） AD采集，32路單端、或16路差分
（5） DA輸出，4路單端
（6） 4路數字量輸入，4路數字量輸出，TTL電平或LVTTL電平可選
此設備可進行簡單測試和批量測試。簡單測試要求能完成簡單、正常的通訊即可；設備為每種協議，開辟了大量緩存（接收緩存、發送緩存），許多功能由硬件FPGA實現（如定時發送、乒乓緩存），網絡傳輸采用TCP協議，這就保證了批量測試的穩定性。
■工作環境：
■ 工作溫度：-40 ~ +85℃
■ 相對濕度：0 ~ 95％，無凝結
■軟件支持平臺：
■ 操作系統：支持WinXP/Win7/Win10、Linux等
■ 開發工具：支持Microsoft Visual Studio /VC++6.0、Labview、LabWindows CVI、C#、VB、Delphi、C++Builder等
■硬件介紹：
網絡功能：
■ 100M以太網，TCP傳輸，有效帶寬可高達85Mbps以上
1553B功能：
■ 根據需求，可選擇單功能，或多功能
■ 單功能板卡，即每個通道可做1個BC（總線控制器），或0~31個RT（遠程終端），或1個MT（總線監視器）
■ 多功能板卡，即每個通道可做1個BC（總線控制器），0~31個RT（遠程終端），1個MT（總線監視器），即BC、RT、MT 可同時存在
■ 64位硬件時標（分辨率1us）
■ 軟件可設置應答超時（分辨率0.5us，取值0~2^32-1）
■ 硬件上為每個通道配有大容量緩存：16M × 16bit
■ 每路端口獨立隔離
RS422功能：
■“異步串口”的波特率可任意設置，最高波特率為4Mbps
■ 校驗方式包括：無校驗、奇校驗、偶校驗
■ 接收可選擇：普通模式、時標模式
■ 接收可選擇：正常接收、自環接收
■ 接收每路帶硬件緩存1M字節
■ 發送可設置：字間隔、幀間隔
■ 發送每路帶硬件緩存32K字節FIFO，一幀最多發送32K字節
■ 每路端口獨電磁隔離
CAN功能：
■ 控制器和驅動器：SJA1000+82C250
■ 支持協議：CAN2.0A/B協議
■ 可添加硬件時標：25us分辨率
■ 接收每路帶硬件緩存1M字節
■ 發送每路帶硬件緩存1M字節
■ 終端電阻和高速通信選擇
■ 每路端口獨立電磁隔離
AD功能：
■ 轉換器類型：AD7663
■ 輸入量程（InputRange）: ±10V、±5V、±2.5V、0~10V、0~5V
■ 轉換精度：16位（Bit）
■ 采樣速率（Frequency）：10Hz~250KHz
注釋：各通道實際采樣速率 = 總采樣速率（Frequency）/采樣通道數
■ 輸入類型：光隔離型模擬量輸入
■ 物理通道數：32通道（單端），16
